Схемы монтажа

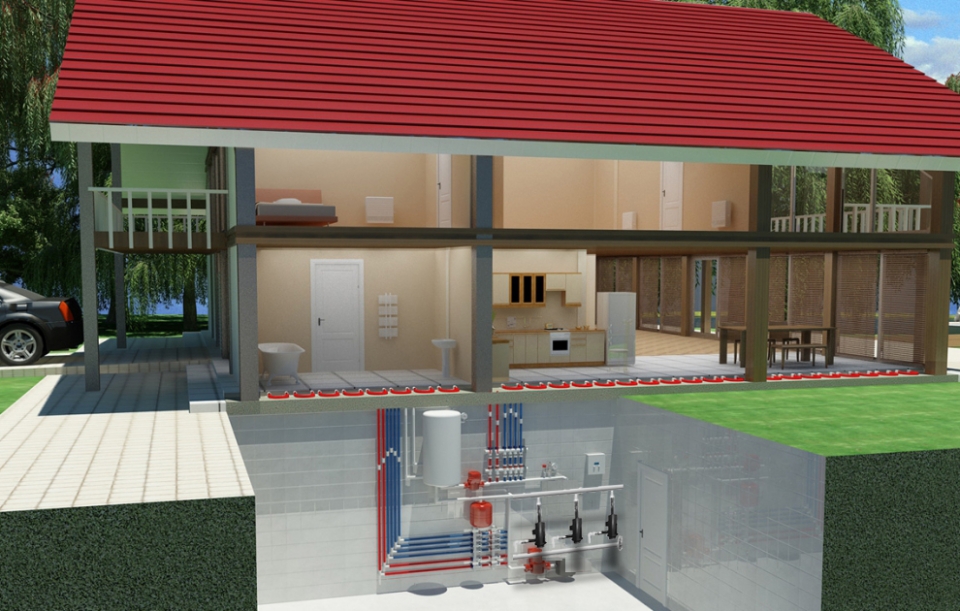

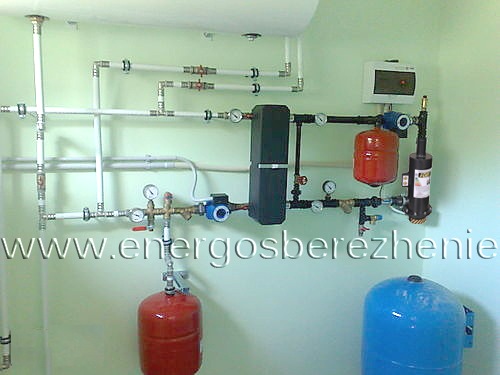

Типовая схема одключения


  1. Электродный котел "ION"
  2. Блок управления
  3. Группа безопасности
  4. Расширительный бак
  5. Циркуляционный насос
  6. Радиатори
  7. Коллектор ( гребенка )

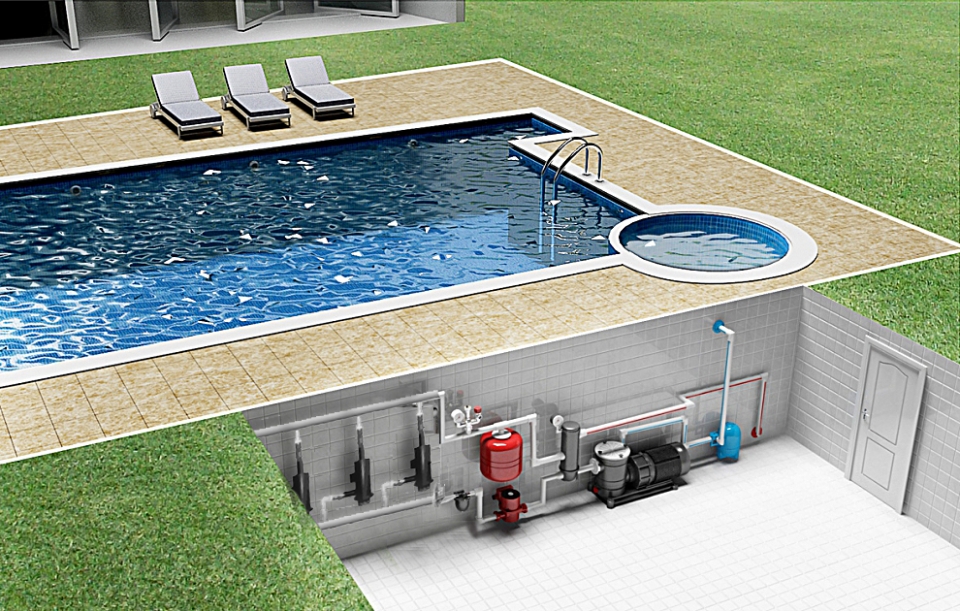

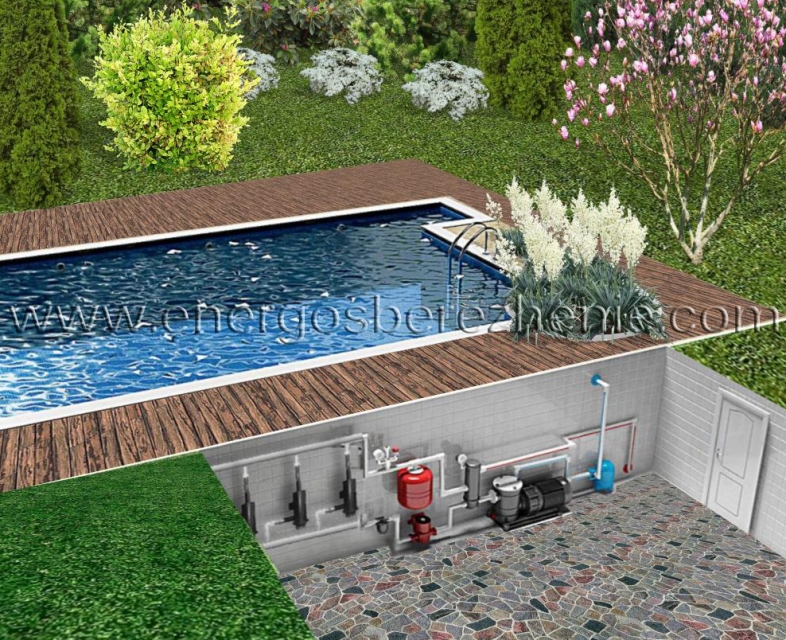

  8. Теплообменник (для басейну)
  9. Бойлер косвенного нагрева
  10. Полотенцесушитель
  11. Теплый пол
  12. Счетчик води
  13. Вентиляционная установка




СХЕМА  ДВУХТРУБНОЙ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ВЕРХНЕЙ  РАЗВОДКОЙ


img0054.png Система водяного отопления с естественной циркуляцией

  1. Энергосберегающий отопительный котел "ION"
  2. Батарея (регистр)
  3. Датчик-реле температуры
  4. Расширительный бак
  5. Кран для слива теплоносителя
  6. Шаровый кран для обслуживания при ТО (техническом обслуживании)
  7. Фильтр






СХЕМА  ОДНОТРУБНОЙ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С НИЖНЕЙ  РАЗВОДКОЙ

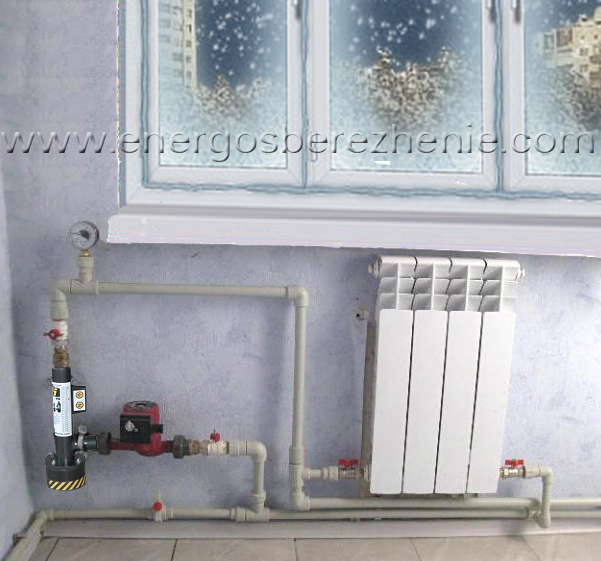

img0055.png Система водяного отопления с принудительной циркуляцией

  1. Энергосберегающий отопительный котел "ION"
  2. Батарея (регистр)
  3. Датчик-реле температуры
  4. Расширительный бак
  5. Кран для слива теплоносителя
  6. Шаровыой кран для обслуживания при ТО (техническом обслуживании)
  7. Шаровыой кран для обслуживания при ТО (техническом обслуживании)
  8. Кран для спуск воздуха.
  9. Фильтр
  10. Циркуляционный насос






СХЕМА  ПАРАЛЛЕЛЬНОГО ПОДКЛЮЧЕНИЯ ЭНЕРГОСБЕРЕГАЮЩЕГО ОТОПИТЕЛЬНОГО     КОТЛА «ION» С ТВЕРДОТОПЛИВНИМ ( ГАЗОВЫМ ) КОТЛОМ


  1. Энергосберегающий отопительный котел "ION"
  2. Батарея (регистр)
  3. Датчик-реле температуры
  4. Расширительный бак
  5. Кран для слива теплоносителя
  6. Шаровый кран для обслуживания при ТО (техническом обслуживании)
  7. Фильтр
  8. Твердотопливный (газовый) котел.
  9. Дополнительный кран для добавления в систему раствора соды

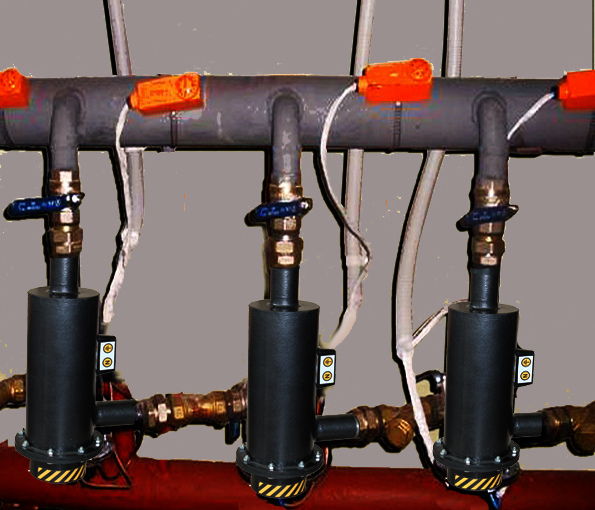

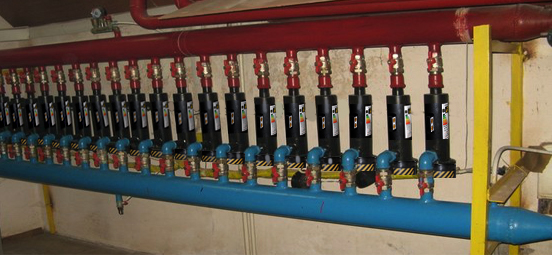

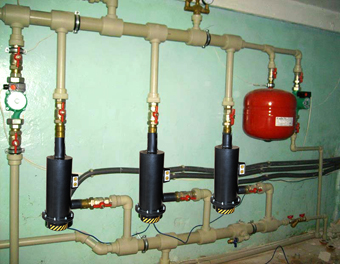

СХЕМА  ПАРАЛЛЕЛЬНОГО ПОДКЛЮЧЕНИЯ ДВУХ И БОЛЬШЕ ЭНЕРГОСБЕРЕГАЮЩИХ
ОТОПИТЕЛЬНЫХ     КОТЛОВ «ION»  (МОДУЛИ) В ОДНУ СИСТЕМУ ВОДЯНОГО ОТОЛЕНИЯ


img0057.png Модульная система

  1. Энергосберегающий отопительный котел "ION"
  2. Шаровый кран для обслуживания при ТО (техническом обслуживании)
  3. Циркуляционный насос
  4. Фильтр




ОБЩАЯ СХЕМА ПОДКЛЮЧЕНИЯ


  1. Электроустановка "ION"
  2. Батарея, регистр
  3. Датчик-реле температуры (термостат)
  4. Расширительный бак
  5. Фильтр
  6. Шаровый кран для обслуживания при ТО
  7. Шаровый кран для обслуживания при ТО
  8. Циркуляционный насос
  9. Электрический счетчик
  10. Автоматический выключатель
  11. Электромагнитный пускатель (контактор)


CONTENT.jpg - Сигнальная лампа
А - Амперметр
N - нулевой проводник
L - Фазный проводник
